Коробка випробувальна перехідна КІП-5/25 призначена для підключення трифазних індукційних та електронних лічильників, забезпечуючи відключення струмових кіл та кіл напруги в кожній фазі лічильників при їх заміні, а також включення зразкового лічильника для перевірки без відключення навантаги споживання.
Коробка має прозору кришку, що дає змогу візуально контролювати схему її монтажу без пошкодження пломби.
Коробка призначена для встановлення у закритих приміщеннях без агресивної пари, пилу та газів, при температурі від мінус 40 °С до плюс 55 °С.
Затискачі кіл напруги витримують струм до 5 А, кіл струму – до 25 А.
Ступінь захисту коробки IP30 за ГОСТ 14254-96 “Ступені захисту, що забезпечуються оболонками (код IP)”.
Ізоляційні частини коробки забезпечують захист від займистості та поширення вогню.
Габаритні і установчі розміри коробки:

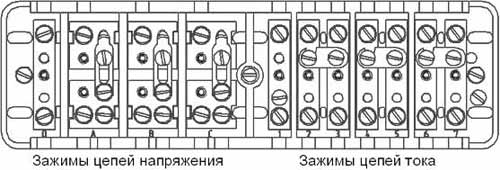

Схема розташування затискачів:

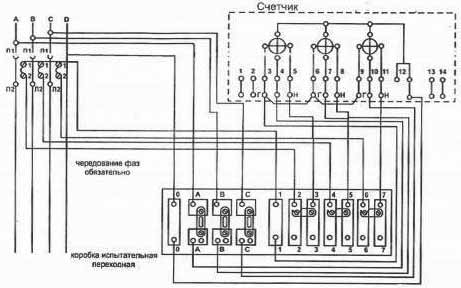

Схема підключення лічильника та коробки випробувальної перехідної до чотирьох провідної мережі:
